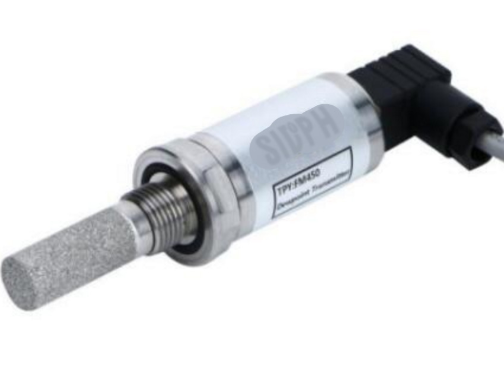

露点变送器FM450
  露点变送器FM450 使得露点测量与温度、压力测量一样简单，能与气体测量及控制系统一起集成。思帕奇的高度自动化制造、标定及测试过程使FM450 不仅可靠耐用而且性价比优越。我们专注于更苛刻的精密和高水平湿度测量领域。FM450 是一款用于空气及其他非腐蚀性气体露点在线连续测量的4~20mA 两线制低湿露点变送器。露点变送器FM450 安装维护极其简单。
  特点
  ● 性价比高
  ● 双陶瓷纳米薄膜技术电容法
  ● -110℃～+20℃td 露点
  ● 0.01~23000ppm（可按要求定制）
  ● 完全互换，无需设置或现场校准
  ● 4~20 mA，两线制。非标量程可按要求定制
  ● 可追溯8 点标定证书
  ● 精度±2℃td 露点
  露点变送器FM450
  产品概述
  数据表
  FM450 露点变送器
  特点
  ● 性价比高
  ● 双陶瓷纳米薄膜技术电容法
  ● -110℃～+20℃td 露点
  ● 0.01~23000ppm（可按要求定制）
  ● 完全互换，无需设置或现场校准
  ● 4~20 mA，两线制。非标量程可按要求定制
  ● 可追溯8 点标定证书
  ● 精度±2℃td 露点
  FM450 采用的是双陶瓷纳米薄膜技术电容法技术。FM450 传感器与测量制造的探头具备快速响应和卓越的稳定性。特别适合运用在电力行业、空气净化及洁净室、压缩空气干燥、药品加工、锂电池生产、塑料基片干燥、需要极干燥的环境等环境的运用。
  探头性能
  露点变送器FM450 使得露点测量与温度、压力测量一样简单，能与气体测量及控制系统一起集成。思帕奇的高度自动化制造、标定及测试过程使FM450 不仅可靠耐用而且性价比优越。我们专注于更苛刻的精密和高水平湿度测量领域。FM450 是一款用于空气及其他非腐蚀性气体露点在线连续测量的4~20mA 两线制低湿露点变送器。露点变送器FM450 安装维护极其简单。
  压缩空气应用中露点仪表
  在锂电池的制造过程中，对干燥空气的处理极为重要，主要有以下三个原因：首先，防止可能引起火灾和爆炸等不必要的化学反应；第二，防止出现产品质量问题；第三，掌握并控制与干燥大量空气相关的成本。锂电池的制造过程是在干燥的房间或手套箱中进行的，必须对其局部小环境进行控制以保持最佳的生产工况。工艺过程环境的典型露点温度范围为-50℃到-40℃之间。露点来表示这个级别的水蒸气浓度，因为相应的相对湿度值小于1%，大部分用来测量相对湿度的仪表，即使它们将显示值和输出值转换成露点温度,依然缺乏在这个级别有意义的测量所必须的分辨率和精度。例如，当露点温度为-50℃时，5℃变成-45℃表示对应的相湿度变化仅仅为0.1% ,这个数值都很难与噪音区别开来。
  露点测量的典型应用
  思帕奇露点仪被应用在常规气体湿度极低的工业露点测量领域。露点通常是关键性参数，控制不到位会引发生产停机、损坏工艺设备，导致产品质量下降。在各种干燥和热处理工艺中均需测量露点数据。在压缩空气中也要控制露点参数，湿度过大将会导致终端产品质量低劣、结冰和设备腐蚀问题。其他常见应用还包括医用气体、锂电池生产的干燥环境以及电力行业使用的高电压气体绝缘设备。
  校准周期
  我们推荐每一年校准一次，如果需要进行校准调试，可送至思帕奇上海技术服务中心。思帕奇上海具备露点仪校准标定企业。
  创新设计
  FM450 是一款特别为OEM 应用中狭小的空间而设计小型变送器，可直接安装在检测点上，或者根据需要安装在采样系统中。FM450 两线制回路供电，4 到20 mA 输出测量范围涵盖了露点从-110~ 20℃td 的所有温度范围。也可以输出PPMv 值， 范围从0.01~23000ppm(v) 。当需要输出是ppm(v) 值时，订货时须向厂家提供参数。

传感元件：        双陶瓷纳米薄膜技术电容法

电源：            额定24VDC（8~36V DC）

电流回路：        4---20MA 二线制

测量范围：       -110℃---+20℃td

精度：           ±2℃td 露点

重复性:           ±0.5℃td 露点

分辨率:           0.1℃露点

响应时间：       T95 约1 分钟（从干到湿）

工作压力：       40MPa

额定操作温度:     -40℃~+60℃

工作湿度         0~100% RH

额定保护:         IP65

流量范围：       0.2~5 升/分

                  0~10 米/秒

过滤器：         20μ不锈钢烧结

重量:             170g

  故障条件
  故障：23mA（或3.5mA，可设置）
  露点量程最低点以下：4mA
  露点量程最高度以上：20mA
  易于使用
  露变送器FM450 的安装和运作是如此的简便。电源为12 V~28V 的直接电源。输出为为线性的4~20mA 信号，校验在-110~+20°C 露点。所以一旦输入输出被连接好，变送器只需要空气或过程气体的采样，即可履行测量。露变送器FM450 测量采样气体的水蒸气压力，它能在压力至40MPa 以内的情况下，让用户精确地确定实际露点的出现。流量对于测量精度并不关键，虽然工作在较高的采样流量时反应速度当然能得到改善。露变送器FM450 结构材料为316 不锈钢， 带栓系密封和压盖的电缆连接器，环境保护等级IP65。其坚固的结构足以胜任工业场合应用；而其轻巧的170g 重量，又足以独立支撑连接到6 mm 或?”的采样管路而无需任何附加安装支架。因此，该变送器的安装运作是该设计主要的得益处。自我诊断在万一出现故障的情况下，植入在露变送器FM450 处理器的微型芯片会以出错方式给出智能的信息。可以就变送器出错、低于测量范围，超出测量范围等状态预设出错信号，用户因此能容易地辨别问题产生来源， 进行纠正，尽快恢复正常运行。露点变送器FM 系列思帕奇还能提供基于FM450 技术上的在线和便携式露点测量等一系列低价位湿度仪。由于这三种产品采用了同样的变送器加工技术，从而取得非常简便的互换性。如用户需要监控工业过程中不同测试点，有些可能要求有就地显示，其它可能将mA 直接送到中央控制系统， 那么FM 系列FM450 是最理想的解决方案。FM450 湿度仪可对气体露点进行连续的工业过程测量。
