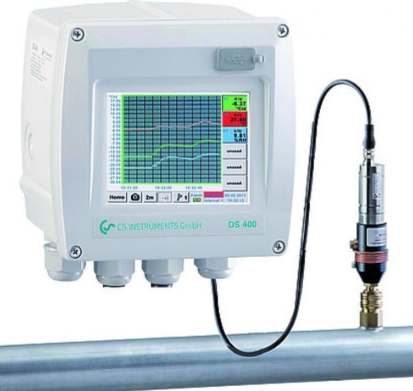

DS400压缩空气系统露点测量仪DS 400-Set for dew point measurement in compressed air systems

冷凝式和吸附式干燥机的固定式露点监测. 触摸屏幕图形显示支持直观的操作和显示测量值的进度 . 2个报警继电器是用于监测阈值,也可以通过一个典型的模拟输出4…20 mA或可选的数字接口以太网和RS 485(Modbus协议)。作为一个独立的解决方案测量数据存储在可选的数据记录器,可以通过USB读出, 或者通过CS软件评估.

DS400压缩空气系统露点测量仪套装 DS400压缩空气系统露点测量仪露点测量的特点

3.5" 图形显示 –通过触摸屏容易操作

系统准备插件:一切完全连接

2 个报警连接头 (230 VAC, 3 A) 每个主要通过报警自由调节.

每个报警继电器可设置警报延迟

4...20 mA 模拟输出

可选:以太网和 RS 485街头 (Modbus 协议)

可选: 服务

可选:综合数据记录器

可以累计储存多达10亿以上的测量值

CS 基础软件可以用图形或者表格形式评估 , 通过USB或者以太网读出数据

DS 400-Set for dew point measurement in compressed air systems

For stationary dew point monitoring of refrigeration or adsorption dryers. The touch screen graphic display enables an intuitive operation and shows the progress of the measured values. 2 alarm relays are available for monitoring of threshold values. Available either with a classic analogue output 4...20 mA or optionally with digital interfaces like Ethernet and RS 485 (Modbus protocol). As a stand-alone solution the measured data stored in the optional data logger can be read-out via USB stick and evaluated by means of the software CS Soft Basic.

Special Features of dew point measurement DS 400-Set

3.5" graphic display - easy operation with touch screen

System ready for plug-in: Everything compley wired

2 alarm contacts (230 VAC, 3 A) pre- and main alarm freely adjustable

An alarm delay can be set for each alarm relay

4...20 mA analogue output

Option: Ethernet and RS 485 interface (Modbus protocol)

Option: Webserver

Option: Integrated data logger

Recording of the dew point progression of up to 100 million measuring values

CS Soft Basic for evaluation in graphic and table form. Read-out of the data either via USB stick or via Ethernet



CS DS400 压缩空气和气体的流量计

每个工厂都需要压缩空气, 然而. 经常不会被认为压缩空气是能源的zui贵成本. 因此, DS400 智能使用流量测量, 为节约能量掌具有庞大的潜力. 在大多数情况下,用户主要集中在生产上使用, , 即压缩机上, 为了节约能源,经常换新的压缩机, 安装控制系统, 或者余热回收装置

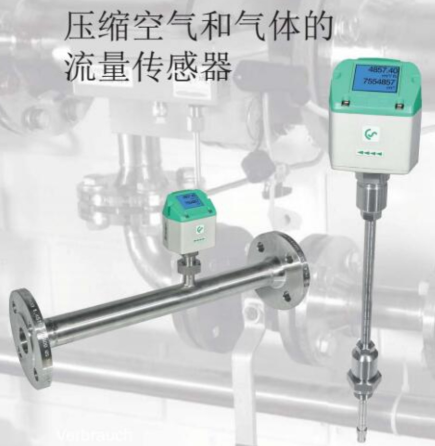

流量测量DS 400 包含以下VA500流量传感器

通过1/2"球阀在压力下可容易安装和拆卸

几种气体类型-自由调节 DS 400

可用从1/2"到 12" DN 300

直径可自由调节DS 400

输出4...20 mA for m3/h

脉冲输出m3 (总流量)

DS 400 图形记录器

3.5" 图形显示带触摸屏- 在图表里显示连续测量值

流量传感器/露点传感器用2个传感器输入口

USB 接口读出数据

压力传感器,电流计等 2个额外的传感器输入

可选: 数据记录器 1亿测量值(2 GB SD卡)

可选: 以太网和 RS 485 接口 (Modbus 协议)

可选: 服务器

可选: CS 基础软件 - 对测量数据的评估

 DS 400 – 图形记录器

压缩空气的所有相关参数

DS 400 标准设备

USB 接口

3.5" 带触摸屏图形显示

集成电源供应单元的传感器

4...20 mA 输出 ,连接所有传感器

脉冲输出(总消耗) 的流量传感器

2个警报继电器 (pot.-free switch-over contacts, max. 230 V, 3 A)

软件选择

综合服务器

数学计算功能

累加器功能

硬件选择

综合数据记录器

以太网RS 485接口

附加传感器输入(数字或模拟)选择



经济型, 便携图形记录器- DS 400便携式

带综合图形记录器, 可跟4个传感器连接, 包含所有传感器电源线

DS 400 便携式优势一览表:

简单和清晰的设计: 通过3.5" 彩色触摸屏可容易操作

通用型: 可达4个传感器/仪表连接, 也可以连接第三方传感器/仪表包含电源

可靠的: 记忆卡存储所有测量值,通过u盘可能容易阅读

智能能耗分析: 每日/每周/每月内部核算评估数字功能例如: 典型的压缩空气装置的关键数据

软件选择

综合服务器

数学计算功能

累加器功能

硬件选择

以太网RS 485接口

以太网RS 485接口
