露点仪

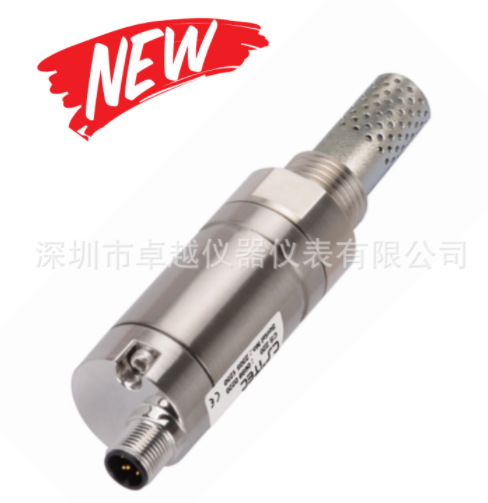

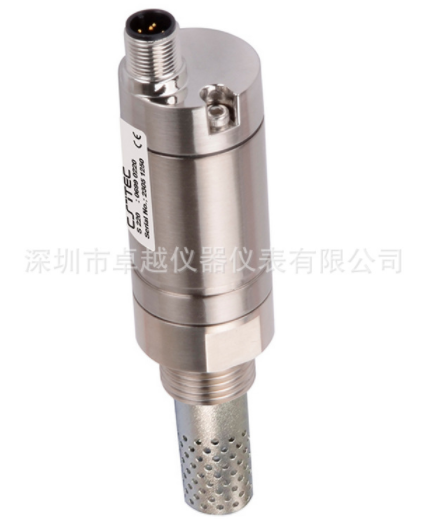

CS 220 露点传感器 (-100 … 0 oC)
CS 220 露点传感器标称精度的测试条件:
• 环境温度 23±3°C
• 工作温度 23±3°C
• 环境湿度 <95%, 无结露
• 气体流量 > 2 l/min 流过传感器感湿元件
CS 220 露点传感器特点：
• 露点测量低至 –100 oC
• 革新的 CS-iTEC 传感器技术
• 提供压力测量一体化的版本
• 多种不同输出方式可选: 1 x 4…20 mA, 2 x 4…20 mA, RS-485 (Modbus), 4…20 mA 两线制
• 快速的响应速度保证露点超出范围时安全可靠的提供指示
• IP65 外壳即使在恶劣工业环境中也能提供可靠的保护
• 通过 G 1/2” 螺纹, 能直接安装在干燥机里
• 精度可达 2 oC
• M12 接头
• 体积小, 非常便于安装在干燥机里
CS 220 露点传感器技术参数：
| 测量范围 |
露点: -100 … 0 oC 温度: -30 … + 70 oC 压力: -0.1 … 1.6 MPa |
| 测量精度 |
露点: 2 oC (-20 … -100 oC ) 温度: 0.3 oC 压力: 0.05 bar |
| 压力范围 |
-0.1 … 1.6 MPa (型号0699 0223 和 0699 0224) -0.1 … 5.0 MPa (所有其他型号) -0.1 … 35 MPa (可选) |
| 电源 | 12 … 30 VDC / 30 mA |
| 测量气体 | 非腐蚀性气体 |
| 工作温度 | 0 … 50 oC |
| 运输温度 | -30 … +70 °C |
|
响应速度 (90%) (流量4 l/min, 带孔保护帽) |
-80 … +20 °C: 20 秒 -20 … +80 °C: 3 分 |
| 输出信号 |
4…20 mA, 3线制或2线制 量程范围: 4 mA –> -100 oC, 20 mA –> +20 oC |
| 连接器 | M12, 5 芯 |
| 线规格 | 连接器支持线径0.14 … 0.75 mm2 |
| 外壳 |
接头部分: 不锈钢 壳体: 锌合金 |
| 认证 | IP65 |
| 连接 | G 1/2” 螺纹 (ISO 228/1) |
| 传感器保护 |
A: 不锈钢过滤帽, 孔径大小< 30 um B: 带孔的传感器保护帽(标准, 需要前置0.1um过滤器) |
| EMC | 根据IEC 61326-1 |
订货号名称
| 0699 0220-x | S 220, 露点传感器, -100 … 0 oC, G 1/2” 螺纹, 50 bar, 1 x 4…20 mA |
| 0699 0221-x | S 220, 露点传感器, -100 … 0 oC, G 1/2” 螺纹, 50 bar, 2 x 4…20 mA (露点和温度) |
| 0699 0222-x | S 220, 露点传感器, -100 … 0 oC, G 1/2” 螺纹, 50 bar, RS-485 (Modbus) |
| 0699 0223-x | S 220, 露点传感器, -100 … 0 oC, G 1/2” 螺纹, 16 bar, 带压力测量, 2 x 4..20 mA (露点和压力) |
| 0699 0224-x | S 220, 露点传感器, -100 … 0 oC, G 1/2” 螺纹, 16 bar, 带压力测量, RS-485 (Modbus) |
| 0699 0225-x | S 220, 露点传感器, -100 … 0 oC, G 1/2” 螺纹, 50 bar, 2线制 4…20 mA |
| 0699 4003 | 高压应用选项 35 MPa (350 bar) |
| 0554 2005 | 用于配置传感器的服务套件（含软件） |
| 0699 3491 | 测量室, 快速接头, 最大压力为15 bar |
| 0699 3493 | 测量室, 旁路式, (输入及输出为 6 mm 软管连接) |
| 0699 3696 | 传感器校正 |
| 0190 0193 | 铝合金传感器保护帽(标准, 需要前置0.1um过滤器) |
| 0198 0008 | 不锈钢烧结帽, 孔径大小< 30 um |
注意: 需要在订单号后添加A或B来选择合适的传感器保护帽
A: 不锈钢过滤帽, 孔径大小< 30 um
B: 带孔的传感器保护帽(标准, 需要前置0.1um过滤器)
举例: 0699 0220-B

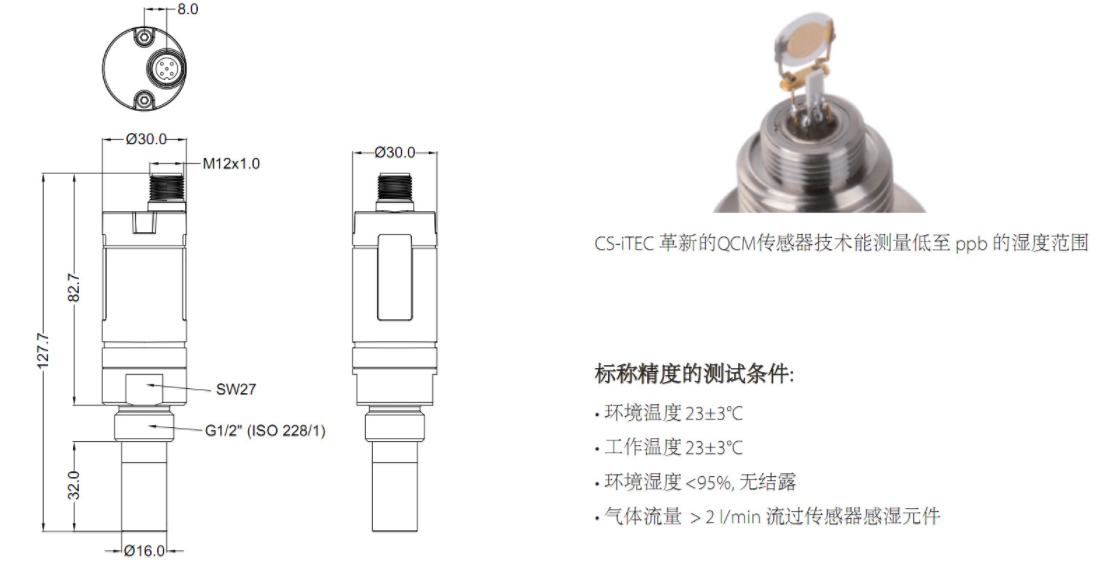

CS 220 露点传感器仪器尺寸：
